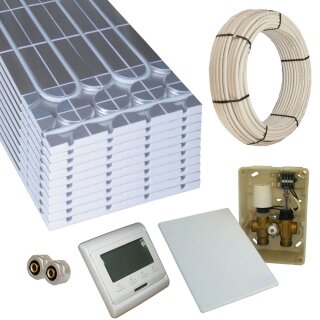

Trockenbau Warmwasser-Fußbodenheizung 5-10m²
inkl. 100m Aluminium-Verbundrohr 16x2mm (PE-RT/AL/PE-RT, sauerstoffdicht, DIN4726), 2 Klemmverschraubungen 16x2mm sowie E-Regelbox Digital zur Rücklauftemperatursteuerung mit Sicherheitstemperaturbegrenzer (40°C) und Volumenstromregelung, sowie ext. elektr. Raumthermostat mit (Wochen-)Zeitschaltuhr
Einsatzgebiet: alle Räume - alle Oberbeläge (sofern fußbodenheizungstauglich)
Das Prinzip:
Unser Trockenbau Fußbodenheizungssystem HoWaTech DRY besteht aus nur 2 Komponenten - Systemplatte und einem Aluminiumverbund-Heizungsrohr. Kern des Systems ist das einzigartige 30mm EPS Flächenheizungselement mit aufgeklebten Wärmeleitlamellen aus Aluminium. In den vorgeprägten Rohrverläufen wird unser 16x2mm AluVerbundrohr in einem Verlegabstand von 125mm "nur" noch mäanderformig eingelegt.
Die Funktion:
Diese Systemplatte beinhaltet alle Funktionen, welche bei anderen Systemen mit mehreren Einzelkomponenten ausgeführt werden..
Verlegebereich - Kopfteil (Rohrwendebereich) - Rohrrückführung - Wärmeleitbleche: vier Funktionen - eine Platte
Jede einzelne Systemplatte ist in 3 Teilbereiche untergliedert: den Rohrverlegebereich (750x500mm), den Rohrwendebereich (125x500mm) und die Rohrrückführung (125x500mm), welche bei Bedarf an den Sollbruchstellen voneinander getrennt und an anderer Stelle in der Fläche wiederverwendet werden können. Somit entfällt die, bei vergleichbaren Systemen kompliziert aber notwendige, Zusammenstellung einzelner Systemplatten mit jeweils eigener Funktion. Bei HoWaTech® DRY sind alle Teilflächen in ausreichender Anzahl in einer Platte vereint und somit vorhanden.
Wir empfehlen den Einsatz von Trockenestrichelementen der Firmen Knauf, Fermacell oder Rigips. Das Flächenheizungssystem ist bei Verwendung dieser Elemente für den Wohnbereich mit 1 KN (≈100 kg) Punkt und maximal 2 KN (≈200kg/m²) Flächenlasten zugelassen. Bei Ausgleichsarbeiten und dem Einsatz von Fliesen oder Naturstein als Oberbelag sind vor der Verlegung die Vorgaben der Trockenestrichhersteller zu möglichen Fliesengrößen, definierte Bodenaufbauten sowie freigegebenen Materialien zu beachten.
Die Vorteile:
- extrem einfache und schnelle Verlegung
- kein Nassestrich - keine Trocknungszeiten
- schnelle Wärmeentwicklung, schnelle Reaktionszeiten
- Ideal für die Renovierung/Sanierung
- nur 30mm Einbauhöhe
- geringes Eigengewicht
- Wärmedämmung nach EnEV 2014 (Wohnraum gegen Wohnraum)**
- Energieeinsparung ggü. herkömmlichen Fußbodenheizungssystemen
- für alle gängigen Warmwasser-Zentralheizungen geeignet (Öl, Gas, Fernwärme, Solar, Wärmepumpen, Erdwärme etc.)
- für alle Räume geeignet
- für alle gängigen Oberbeläge (Fliese, Holz, PVC), sofern fußbodenheizungstauglich
- **gegen Erdreich ist eine 20mm starke Zusatzdämmung mit mindestens 200 kPa Druckspannung (200kg) notwendig.
Technische Details der Systemplatte:
- 30mm EPS Fußbodendämmung DEO, Druckspannung 240 kPa
- Wärmeleitklasse (WLG) 035
- Plattenmaß 1000x500mm (=0,5m²)
- Wärmeleitbleche aus Aluminium 0,5mm
- mögliche Verlegeabstände (VA) 125, 250, 375mm
- Rohrverlegeart mäander
- Sollbruchstellen alle 250mm (Länge) / alle 125mm (Breite)
- benötigtes Heizrohr pro Platte ca. 4 lfm (entspricht 8m pro m² bei VA125mm)
Technische Details des Systemrohrs:
- Mehrschicht-Aluminium-Verbundrohr PE-RT/AL/PE-RT
- Rohrdimension: 16x2mm
- gefertigt nach DIN 16836, formstabil und sauerstoffdicht
- Dauerbetriebstemperaturen bis 70 °C
- Dauerbetriebsdruck max. 10 bar
- Störfalltemperaturen bis 100 °C / bis zu 100 Stunden
- Längenausdehnung 0,025 mm/(m*K)
- Biegeradius 5 x d (Außendurchmesser)
Paketgrößen und Inhalt:
Unsere HoWaTech® DRY-Pakete gibt es in 2 Standard-Größen..
- 5,0m² (10 Systemplatten 0,5m² und 50m Verbundrohr 16x2mm)
- 10,0m² (20 Systemplatten 0,5m² und 100m Verbundrohr 16x2mm)
Hinweise: Aus regeltschnischen Gründen ist es nicht ratsam, mehr als 86-100 lfm an einen Rücklauftemperaturbegrenzer anzuschließen. Bei einer größeren Fläche sollte diese in meherer Kreise aufgeteilt werden, wobei maximal 2 Kreise zusammen geregelt werden können.
Bei dem Anschluss an ein bestehendes Heizsystem können wir aufgrund des Druckverlustes des Heizungsrohrs eine ordnungsgemäße Funktion nicht gewährleisten. Aus diesem Grund bieten wir standardmäßig keine Komplett-Pakete über 20m² an. Bei Anschluss von bis zu 20m² (an ein Heizsystem bzw. "pro Heizungspumpe") sind i.d.R. keine Funktionseinschränkungen zu erwarten. Im Zweifelsfall und bei einer Fläche über 20m² hinaus sollten Sie mit Heizungsfachmann Ihres Vertrauens Rücksprache halten.
Anschlussarbeiten, Anschluss von Rohren und Regelarmaturen an das zentrale Heizungssystem sowie Arbeiten an elektrischen 230V–Anlagen erfordern ausreichende handwerkliche Kenntnisse und dürfen nur von autorisierten Fachhandwerkern durchgeführt werden. Bei Arbeiten an elektrischen Anlagen muss sichergestellt sein, das sämtliche Bauteile vom Netz getrennt sind! Grundsätzlich gelten die gesetzlichen Bestimmungen der einzelnen Gewerke in Ihrer z.zt. gültigen Fassung.
